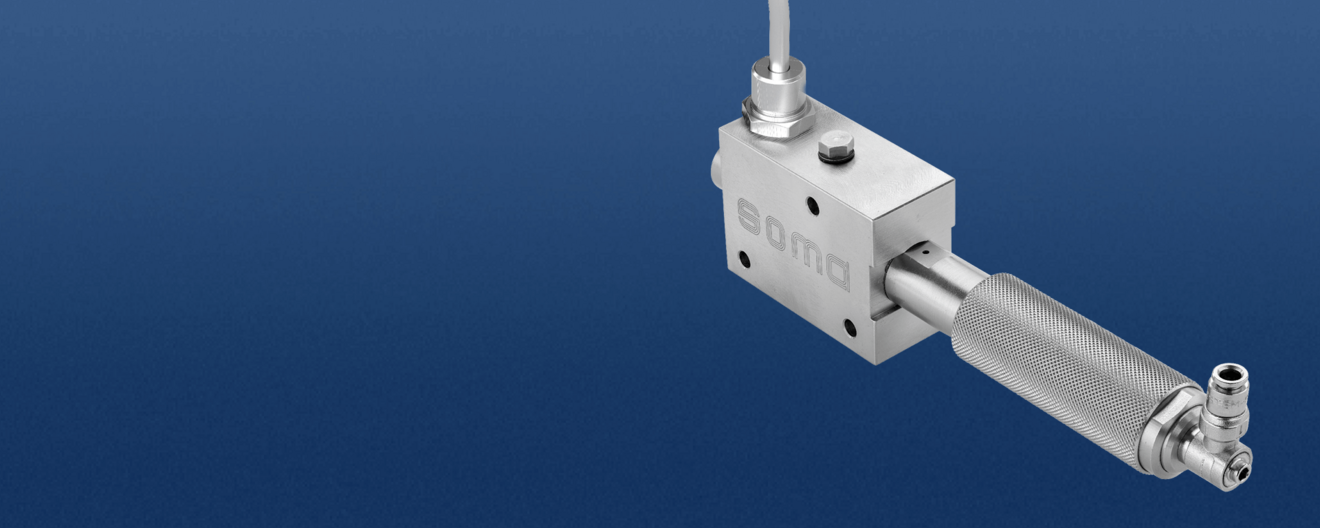

Volumendosierventil für industrielle, technische Schmierstoffe
Das SOMA VDV – ein zuverlässiges Volumendosierventil aus der Produktreihe der Dosiertechnik – ermöglicht Schmierstoffe mit konstantem Volumen zu dosieren: prozesssicher, volumetrisch und reproduzierbar.
Das SOMA Volumendosierventil – VDV ist für den Einsatz in Dosierprozessen entwickelt worden, bei denen die wiederholgenaue, kontaktbehaftete Dosierung präziser Dosiervolumina – unabhängig von Förderdruckschwankungen und der Viskosität des Schmierstoffes – im Fokus stehen.
Als Baukastenventil in Patronenform für die Dosierung niedrig- bis hochviskoser Medien konstruiert, kommt das VDV für ein weites Schmierstoffspektrum, bis hin zu Festschmierstoffen, zum Einsatz.
Darüber hinaus ist das VDV mit unterschiedlichen Ventilgehäusen zu einer Dosierstation mit zentraler Mediumzuführung kombinierbar.
Vorteile Volumendosierventil
- Stufenlos einstellbares, reproduzierbares Dosiervolumen
- Geringer Mediumvordruck zur Vermeidung von Schmierstoffentmischung
- Kombinierbar mit Befettungstools in automatisierten Produktionsanlagen
- Überwachbarer Materialausgang für mehr Sicherheit
- Möglichkeit der Dosierung von Festschmierstoffen
Anwendungsgebiete
Darf es ein bisschen mehr sein? Kommen in der Produktion Befettungstools oder kontaktbehaftende Applikationen vor, spielt das SOMA-VDV-Volumendosierventil seine Stärken und Vorteile aus. Mit seinem Dosiervolumen von bis zu 235 mm³ versorgt das zuverlässige Volumendosierventil auch großvolumige Befettungsmatrizen wiederholgenau und präzise mit Schmiermittel.
Technische Daten – Volumendosierventil
Eine Übersicht der wichtigsten technischen Daten des SOMA Volumendosierventils.
| Technische Daten | VDV |
|---|---|
| Abmessungen (L x B x H): | 43 mm x 24 mm x 168 mm |
| Dosiermedium: | NGLI 1 – 3 |
| Statischer Systemdruck: | 6 bar |
| Dosierfrequenz (fmax): | 2 Hz |
| Dosiervolumen: | 5 – 235 mm³ / Dosierimpuls |
| Schlauch Dosiermedium: | Ø 10 mm, Ø 12 mm, Länge abhängig vom Dosiermedium |
| Dosierdüsen: | 0,4 mm / 0,6 mm / 0,8 mm / 1,0 mm / 1,2 mm / 1,5 mm / Sonderdüsen |
| Luftdruck: | 2 – 7 bar |
| Luftverbrauch: | 13 l/min |
| Druckluftversorgung zwischen VDV und Schnellschaltventil: | Ø 4 mm, Länge < 800 mm |
| Schlauch IDV-PV-Versorgung: | Ø ≥ 6 mm |
Beratung zu Dosiertechnik und Dosierventilen
Sie haben Fragen rund um die Fett- und Schmierstoffdosierung? Wir helfen gerne. Sprechen Sie mich an.
Persönlicher Ansprechpartner
Marc Schorlemmer
Tel.: +49 2355 50828-941
Mail: dosing@soma.de
SOMA Dosierventile – das Funktionsprinzip des VDV
Schmierstoffe mit konstantem Volumen dosieren – so funktioniert das SOMA Volumendosierventil VDV.
Als Volumendosierer verfügt auch das SOMA-VDV über eine stufenlos einstellbare Dosierkammer. Ein im Ausgang der VDV-Dosierkammer integriertes, staudruckentlastetes Rückschlag-Sitzventil verhindert ein unkontrolliertes Austreten des Dosiermediums bis zu einem Druck von 6 bar.
Mit der Option zur sensorischen Überwachung des Rückschlagventils und somit des Dosierhubs, bietet es so eine prozesssichere Lösung zur Dosierung von Volumen bis 235 mm³. Angesteuert durch ein 3/2-Wege-Pneumatikventil ist es in der Lage zwei volle Volumen pro Sekunde auszudosieren.
Serviceleistung als Schlüssel zum Erfolg
Ihre Anforderung ist unsere Herausforderung
Zuverlässiger Technologie-Partner
Die Vielfalt der industriellen Schmierstoffe und ihrer Einsatzbereiche sowie die produktspezifischen Dosieranforderungen erfordern häufig eine auf die Aufgabenstellung individuell abgestimmte Dosierkomponente.
Wir bieten Ihnen, basierend auf der erforderlichen Expertise und den technischen Möglichkeiten, umfassende Serviceleistungen an; von der Machbarkeitsanalyse über die Abstimmung der Dosierkomponenten bis zur automatisierten Systemlösung.
Wir stehen Ihnen als zuverlässiger Technologie-Partner in jeder Projektphase verlässlich an der Seite und haben für Ihren Anwendungsfall und Anforderung die passende Lösung.
Wir unterstützen Sie in allen Phasen Ihres Projektes
SOMA steht als zuverlässiger Technologie-Partner in jeder Projektphase verlässlich an Ihrer Seite – Konzept, Umsetzung, Training und After Sales – auf unser erfahrenes Team und unser Know-how können Sie zählen.
