Fetthandlingsystem zur Schmierstoffversorgung
Mit dem patentierten SOMA Fetthandlingsystem (FHS) Dosiervorrichtungen mit Industriefetten versorgen: prozesssicher, sauber und wirtschaftlich.
Das patentierte Fetthandlingsystem FHS von SOMA besteht aus wechselbaren Fettspeicher-Behältern, einer zentralen Beladestation und beliebig vielen dezentralen Entladestationen. Zudem sind die aus Aluminium hergestellten Fettspeicherbehälter einfach zu transportieren.
Als wirtschaftliche Alternative zur herkömmlichen Fettversorgung von Dosiervorrichtungen bietet es ein neuartiges Versorgungskonzept mit zahlreichen logistischen und technischen Vorteilen, um Ihre Dosiervorrichtungen prozesssicher, sauber und wirtschaftlich mit Industriefetten und technische Schmierstoffen zu versorgen.
Vorteile Fetthandlingsystem
- Dezentrale Lagerung und Wechsel von Fettgebinden
- Kompakte Entladestationen ersetzen Fasspumpen in der Produktionsumgebung
- Kurze Versorgungswege mit geringem mediumschonenden Druck
- Konstante Fettversorgung der Dosierventile
- Keine Produktionsunterbrechungen durch Gebindewechsel
- Saubere Produktionsumgebung ohne Fettverschleppungen
- Kein Lufteintrag in das Schmierstoffsystem
- Automatische Entlüftung im abgekoppelten Zustand
Anwendungsgebiete
Das SOMA Fetthandlingsystem findet überall dort Anwendung, wo nicht nur beengte Produktionsumgebungen vorhanden sind, sondern vor allem in Produktionen, wo Befettungen von mehr als einer Dosierapplikation und Dosierzellen in Produktionslinien vorkommen.
- Produktionen mit mehr als einer Dosierapplikation
- Dosierzellen und Produktionslinien
- Beengte Produktionsumgebungen
Technische Daten – Fetthandlingsystem
Eine Übersicht der wichtigsten technischen Daten des SOMA Fetthandlingsystems.
SOMA FHS-B (Beladestation)
| Technische Daten | FHS-B |
|---|---|
| Abmessungen (L x B x H): | 200 mm x 230 mm x 640 mm |
| Gewicht: | ca. 17 kg (ohne Speicherbehälter) |
| Spannungsversorgung: | 24 V DC (über 8-pol. M12) |
| Luftdruck: | 6 bar – 8 bar |
| Luftverbrauch: | 150 l/min in Abhängigkeit von Fasspumpe |
| Druckluftschlauch: | Ø 6 mm |
| Fettsorte: | NGLI 1-3 |
| Anschluss: | 1/4‘‘-Anschluss verschraubt |
| Max. Eingangsdruck: | 60 bar |
SOMA FHS-E (Entladestation)
| Technische Daten | FHS-E |
|---|---|
| Abmessungen (L x B x H): | 200 mm x 230 mm x 640 mm |
| Gewicht: | ca. 17 kg (ohne Speicherbehälter) |
| Spannungsversorgung: | 24 V DC (über 8-pol. M12) |
| Luftdruck: | 6 bar – 8 bar |
| Luftverbrauch: | 10 l/min |
| Druckluftschlauch: | Ø 6 mm |
| Fettsorte: | NGLI 1-3 |
| Fettschlauch: | Empfohlene Längen: (abhängig vom Dosiermedium) Ø 10 mm (außen): 2,0 m (Länge), Ø 12 mm (außen): 2,5 m (Länge) |
| Anschluss: | 1/4‘‘-Anschluss verschraubt oder Steckverbinder |
| Max. Eingangsdruck: | 6 bar / 14 bar |
| Max. Ausgangsdruck: | ohne Druckverstärker: 6 bar, mit Druckverstärker: 12 bar |
SOMA FHS-S (Speicherbehälter)
| Technische Daten | FHS-S |
|---|---|
| Abmessungen (L x B x H): | 135 mm x 135 mm x 410 mm |
| Max. Füllmenge: | 3,0 l |
| Gewicht (ohne Füllung): | ca. 7,5 kg |
Beratung zu Schmierstoffversorgung
Sie haben Fragen rund um die Schmierstoffversorgung? Wir helfen gerne. Sprechen Sie mich an.
Persönlicher Ansprechpartner
Niklas Kinzl
Tel.: +49 2355 50828-916
Mail: dosing@soma.de
Funktionsweise SOMA Fetthandlingsystem
Wie funktioniert das SOMA Fetthandlingsystem und seine einzelnen Komponenten?
Zentrale Beladestation im Fetthandlingsystem (FHS-B)
Angeschlossen an eine Fass- oder Gebindepumpe, sorgt die zentrale Fetthandlingsystem-Beladestation für das automatische Befüllen der handlichen und wechselbaren Fettspeicherbehälter.
Mechanische Kodierungen an den Speicherbehältern sowie der Beladestation stellen sicher, dass keine bereits für andere Fette verwendete und entsprechend kodierte Speicher beladen werden können.
Eine integrierte Steuerung überwacht mittels Füllstandssensoren den automatischen Beladungsvorgang im Fetthandlingsystem und bildet zudem die Schnittstelle zu übergeordneten Steuerungs- und Leitsystemen.
- Direkter Anschluss an eine Fasspumpe möglich
- Ankupplung der FHS-Speicherbehälter über pneumatische Flat-Face-Kupplungen zur Vermeidung von Luftkontamination
- Versorgt die Fasspumpe mit Druckluft und entlastet die Leitung wenn kein Behälter befüllt wird
- Mechanisch kodierbar, um Verwechslungen zu vermeiden
Dezentrale Entladestation am Arbeitsplatz (FHS-E)
Die konstruktiv nahezu identisch zu der Beladestation aufgebauten Entladestationen werden in unmittelbarer Nähe der Dosiervorrichtungen montiert und erlauben einen schnellen und prozesssicheren Wechsel der kodierten Fettspeicherbehälter.
- Sauberer und schneller Behälterwechsel dank pneumatischer Flat-Face-Kupplungen
- Füllstandüberwachung mit Meldung an die übergeordnete Steuerung bei 15 % und 0 %
- Schonende Schmiermittelversorgung mit Systemdruck
- Optional nachrüstbarer Druckverstärker für hochviskose Fette
- Mechanisch kodierbar, um Verwechslungen zu vermeiden
Fettspeicherbehälter im Fetthandlingsystem (FHS-S)

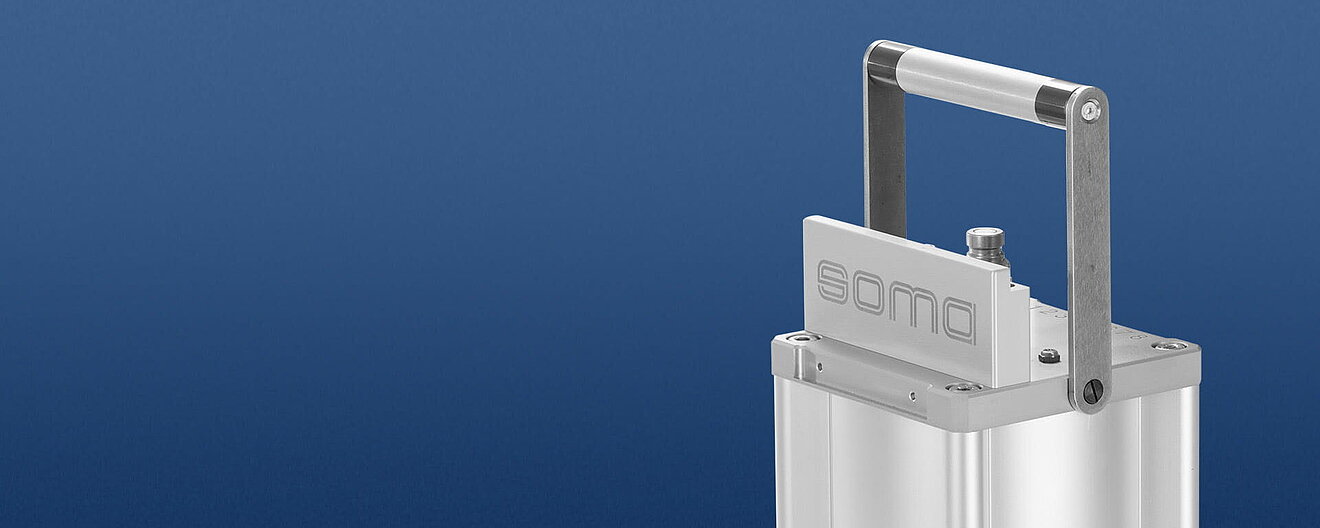

Die aus Aluminium hergestellten Fettspeicherbehälter sind einfach zu transportieren und werden in der Beladestation bzw. in den Entladestationen über automatische Kupplungen für die Druckluft- und Fettversorgung adaptiert. Ein im Kolben integrierter Magnetring erlaubt es dem patentierten SOMA Fetthandlingsystem (FHS) zu jeder Zeit eine Füllstandserkennung und somit planbare Wechselintervalle.
Serviceleistung als Schlüssel zum Erfolg
Ihre Anforderung ist unsere Herausforderung
Zuverlässiger Technologie-Partner
Die Vielfalt der industriellen Schmierstoffe und ihrer Einsatzbereiche sowie die produktspezifischen Dosieranforderungen erfordern häufig eine auf die Aufgabenstellung individuell abgestimmte Dosierkomponente.
Wir bieten Ihnen, basierend auf der erforderlichen Expertise und den technischen Möglichkeiten, umfassende Serviceleistungen an; von der Machbarkeitsanalyse über die Abstimmung der Dosierkomponenten bis zur automatisierten Systemlösung.
Wir stehen Ihnen als zuverlässiger Technologie-Partner in jeder Projektphase verlässlich an der Seite und haben für Ihren Anwendungsfall und Anforderung die passende Lösung.
Wir unterstützen Sie in allen Phasen Ihres Projektes
SOMA steht als zuverlässiger Technologie-Partner in jeder Projektphase verlässlich an Ihrer Seite – Konzept, Umsetzung, Training und After Sales – auf unser erfahrenes Team und unser Know-how können Sie zählen.
