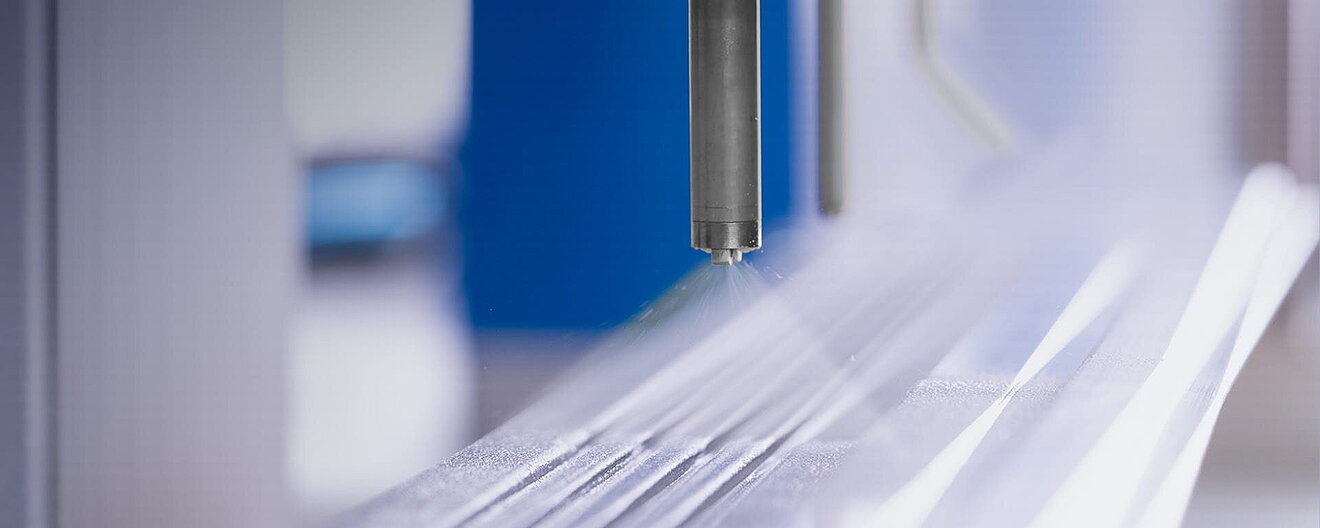

Impulssprühventil zur Sprühfilmdosierung industrieller Schmierstoffe
Das SOMA Impulssprühventil (ISV) ermöglicht es technische und industrielle Schmierstoffe wie Fett und Öle homogen als flächigen Sprühfilm auftragen: zuverlässig, variabel, präzise.
Das innovative SOMA Impulssprühventil (ISV) bietet präzises Dosieren durch eine stufenlos einstellbare Volumenkammer und ein Kugelrückschlagventil. Unterstützt durch Vor- und Nachluft, ermöglicht es eine feine Zerstäubung des Mediums für einen homogenen, flächigen Auftrag.
Mit einer individuell angepassten Düse können verschiedene Auftragstypen und Applikationen realisiert werden. Das SOMA ISV vereint die Präzision eines Volumendosierers mit dem flächigen Auftrag eines Sprühventils.
Das ISV ermöglicht unterschiedlichste Befettungsmethodiken: Partielle Befettung, Nutbefettung, Umfangbefettung, Sacklochbefettung, Zylinderbefettung, seitliche Befettung oder Elektronik-Befettung.
Vorteile Impulssprühventil
- Das Beste aus 2 Welten
- Minimierter Over Spray
- Kein zusätzlicher Luftverbrauch durch Nutzung der IDV-Abluft
- Kombination von wiederholgenauer Präzision und flächigem Schmierstoffauftrag
- Applikationsspezifische Düsen made by SOMA
- Volle Prozessüberwachung mittels SOMA Dosierinspektionssystem (DIS)
- Dosieren mit 20 Hz
Anwendungsgebiete
Das neue SOMA Impulssprühventil (ISV) vereint das Beste aus zwei Welten und bietet eine optimale Lösung für schwer zugängliche Stellen und flächige Aufträge von Schmierstoffen und Ölen. Durch berührungsloses Dosieren sparen Sie Bewegungen und profitieren von hoher Geschwindigkeit für präzisen, gleichförmigen Schmierstoffauftrag. Das SOMA ISV eignet sich ideal für Führungselemente wie Schiebedächer, Haltegriffe, Ablagefächer und Mittelkonsolen-Jalousien. Auch in Elektroindustrie und Schlössern findet es Verwendung.
Technische Daten – Impulssprühventil
Eine Übersicht der wichtigsten technischen Daten des SOMA Impulssprühventils.
| Technische Daten | ISV |
|---|---|
| Abmessungen (L x B x H): | 80 mm x 100 mm x 216 mm |
| Dosiermedium: | NGLI 1 – 3 (Prüfung durch den SOMA-Kundendienst) |
| Statischer Systemdruck: | 0,5 – 12 bar |
| Dosierfrequenz (fmax): | 20 Hz |
| Dosiervolumen IDV2: | 1,5 – 18 mm³ / Dosierimpuls |
| Dosiervolumen IDV3: | 5,0 – 45 mm³ / Dosierimpuls |
| Schlauch Dosiermedium: | Ø 8 mm, Ø 10 mm, Ø 12 mm, Länge abhängig vom Dosiermedium |
| Dosierdüsen: | 0,4 mm / 0,6 mm / 0,8 mm / 1,0 mm / 1,2 mm / 1,5 mm / Sonderdüsen |
| Luftdruck: | 4 – 7 bar |
| Luftqualität: | Getrocknete, gefilterte und nicht geölte Luft |
| Luftverbrauch: | 15 l / min. |
| Schlauch IDV-Versorgung: | Ø 4 mm, Länge < 300 mm |
| Schlauch Kolbenrückstellung: | Ø 4 mm |
| Schlauch IDV-PV Versorgung: | Ø ≥ 6 mm |
| IDV-Heizung (optional) Versorgungsspannung: | 24 V |
| IDV-Heizung (optional) Temperatur: | max. 110 °C |
| Lufttemperatur Betrieb: | + 15 ° C bis + 40 ° C |
| Luftfeuchte Betrieb: | < 75 % (nicht kondensierend) |
| Geräuschpegel: | < 70 dB(A) |
