Rotationsdosiersystem für industrielle, technische Schmierstoffe

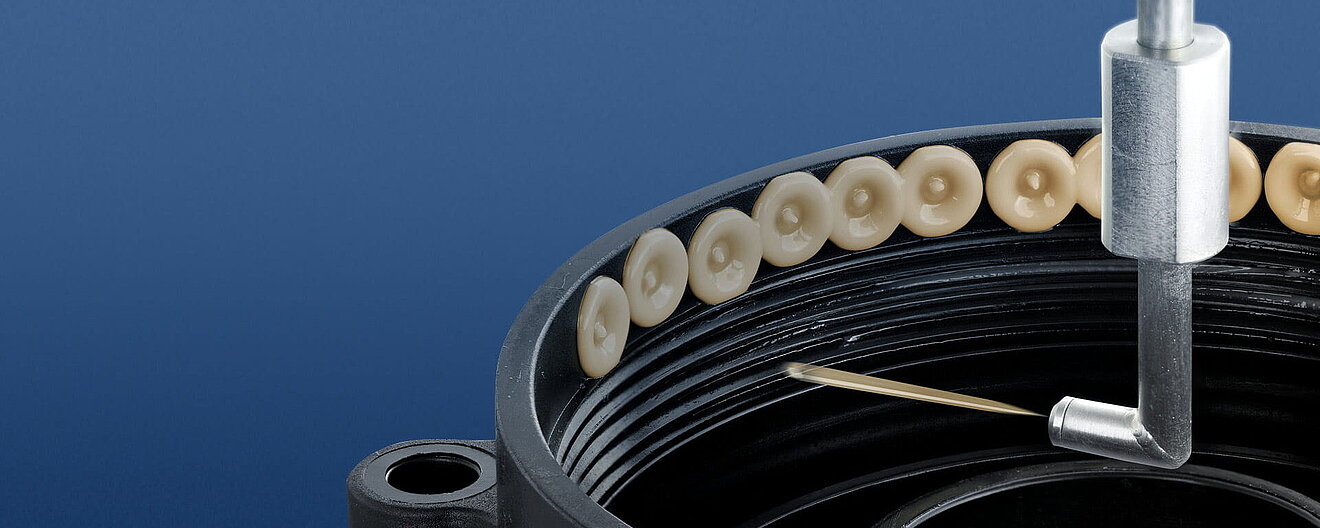

Das SOMA RDS (Rotationsdosiersystem) ermöglicht rotationssymmetrische Produkte intelligent zu befetten: programmierbar, volumetrisch und berührungslos.
Rotationssymmetrische Komponenten sind wesentliche Bestandteile vieler Produkte und kommen daher in nahezu allen industriellen Bereichen zum Einsatz. Vielen rotationssymmetrischen Anwendungen gemeinsam ist ein durch Reibung erzeugter Verschleiß, der über eine gezielte Platzierung geeigneter Schmierstoffe mit einem definierten Volumen signifikant reduziert werden kann.
Das SOMA RDS-Rotationsdosiersystem bietet ein Höchstmaß an Flexibilität bei der vollautomatischen Schmierstoffdosierung für rotationssymmetrische Produkte – parametrierbar, volumetrisch und berührungslos. Basierend auf dem bewährten SOMA-IDV-Impulsdosierventil und einem Hohlwellenschrittmotor spielt das SOMA-RDS Rotationsdosiersystem hier seine Vorteile aus.
Eine beliebige Anzahl von Dosierpunkten auf 360° sind frei programmierbar. Optional zu 100 % überwachbar mit SOMA-DIS-Dosierinspektionssystem.
Vorteile Rotationsdosiersystem
- Stufenlos einstellbares, reproduzierbar konstantes Dosiervolumen
- Winkelgenaue, berührungslose Dosierung
- Prozesssicherheit durch integrierte Dosierkolbenhubabfrage
- Einfache Einbindung Dank mitgeliefertem Motorcontroller
- Ventilheizung mit Temperaturregler zur Verbesserung der Dosierfähigkeit viskoser Schmierstoffe inklusive
- Möglichkeit einer umlaufenden Dosierung am Innen- und Außendurchmesser mittels spezifischer Dosierdüsen
- Optionale Erweiterung mit SOMA-DIS-Dosierinspektionssystem zur 100-%-Überwachung
Anwendungsgebiete
Manchmal ist es aus Taktzeitgründen und konstruktiven Gegebenheiten nicht möglich, ein Bauteil auszuheben und vor der Düse zu drehen. Beim RDS sind eine beliebige Anzahl von Dosierpunkten auf 360° frei programmierbar. Außerdem ist eine Befettung von der Innen- und Außenseite möglich.
- Rotationssymetrische Bauteile, zu befettende Kreissegmente
- Zylinderbefettung, Innen- und Außenbefettung
- Winkelgenaue Befettung von Zahnrädern
Technische Daten – Rotationsdosiersystem
Eine Übersicht der wichtigsten technischen Daten des SOMA Rotationsdosiersystems.
| Technische Daten | RDS |
|---|---|
| Abmessungen (L x B x H): | 250 mm x 80 mm x 100 mm |
| Eingangsdruck des Mediums: | Pmax = 0,5 – 12 bar |
| Druckluftversorgung: | P = 3 – 6 bar |
| Dosiervolumen: | V = 1 – 45 mm³/ Dosierimpuls * |
| Dosierfrequenz (fmax): | 20 Hz |
| Spannungsversorgung: | 230V AC, 50 – 60 Hz |
* Bei Geschwindigkeiten schneller als 3,5 Sekunden / Umdrehung ist eine 10-kHz-Pulsrichtungsklemme erforderlich. Ein Motorcontroller zum Einbau in Ihren Steuerungsschrank ist im Lieferumfang enthalten. Die Ansteuerung wird durch eine übergeordnete Steuerung realisiert.
